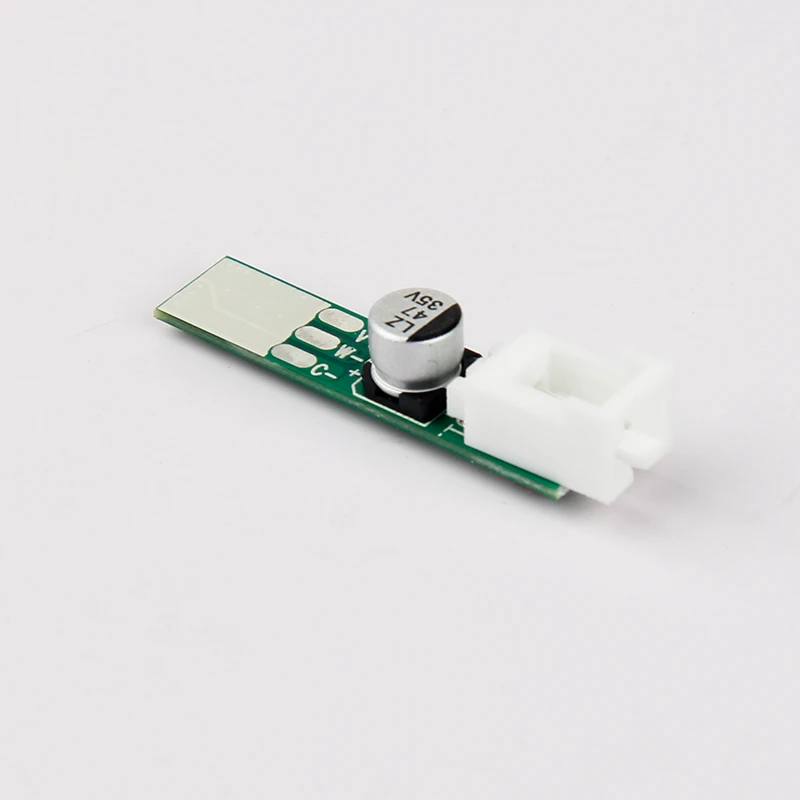

MiBoxer BS-L2C Porrasvalojen Ohjauskortti

BS-L2C on kompakti ohjausmoduuli, joka on suunniteltu integroimaan tavallisia CCT (Dual White/säädettävä valkoinen) LED-nauhoja MiBoxerin älykkääseen porrasvalaistusjärjestelmään. Se toimii siltana yksittäisten CCT LED-nauhojen (usein yksi per porrasaskelma) ja pääohjaimen (kuten BS64) välillä. Sen tarkoituksena on mahdollistaa edistyneen pääohjaimen ohjata ja himmentää kutakin yksittäistä porrasaskelmaa, vaikka käytössä olisikin tavallisia CCT-nauhoja osoitteellisten (SPI) LED-nauhojen sijaan.

Tärkeimmät ominaisuudet

• CCT LED-nauhojen laajennus: Mahdollistaa tavallisten CCT LED-nauhojen (joissa säädettävä värilämpötila lämpimän ja kylmän valkoisen välillä) liittämisen ja yksilöllisen ohjauksen porrasvalaistuksena.
• Tiedonsiirto pääohjaimen kanssa: On käytettävä yhteensopivan "master"-porrasvalaistuksen ohjaimen, kuten MiBoxer BS64:n, kanssa. Tiedonsiirto tapahtuu "2 wire PLC stair light master" -yhteydellä (Power Line Communication) ja T-jakokaapeleilla.
• Yksikanavainen lähtö: Jokainen BS-L2C-moduuli ohjaa yhtä CCT LED-nauhaa/kanavaa, mikä tarkoittaa, että tarvitset yhden moduulin per porrasaskelma, jos haluat ohjata kutakin askelmaa yksilöllisesti CCT LEDillä.
• Himmennys ja värilämpötilan säätö: Mahdollistaa liitetyn LED-nauhan himmennyksen ja värilämpötilan säädön (lämpimästä valkoisesta kylmään valkoiseen), jota ohjataan pääohjaimella.
• Kompakti muotoilu: Pieni ja helppo piilottaa asennuksen yhteydessä portaan alle.

Käyttökohteet

BS-L2C on suunniteltu erityisesti älykkään porrasvalaistuksen asennuksiin, joissa halutaan käyttää kustannustehokkaita CCT LED-nauhoja porrasaskelmaa kohden, mutta silti hyödyntää MiBoxerin pääohjaimien (kuten BS64) tarjoamaa edistynyttä sekvensoitua ja automaattista ohjausta. Se on ihanteellinen modulaaristen ja mukautettavien porrasvalaistusjärjestelmien rakentamiseen.

Tärkeää huomioitavaa

• Ei toimi itsenäisesti: BS-L2C on lisämoduuli, eikä sitä voi käyttää yksin porrasvalaistuksen ohjaamiseen. Se vaatii "master"-porrasvalaistuksen ohjaimen (esim. MiBoxer BS64) toimiakseen.
• Kaapelointi: Liitetään pääohjausyksikköön erillisellä T-jakokaapelilla (MiBoxer BS-TS) ja sitten suoraan CCT LED-nauhaan (V+, WW-, CW-).
• Yksi per askelma: Jos haluat yksilöllisen ohjauksen kunkin porrasaskelman CCT-valaistukselle, tarvitset yhden BS-L2C-moduulin per porrasaskelma.
